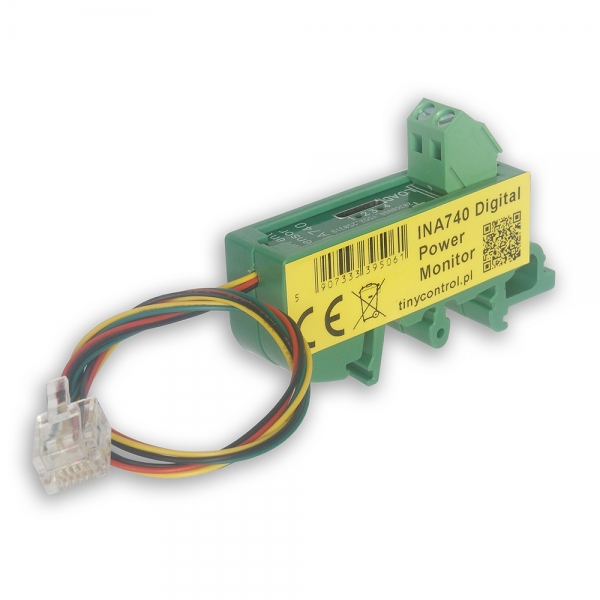

TinyControl INA740, Digitálny snímač výkonu, na DIN lištu

INA740 je digitálny monitor výkonu s integrovaným prvkom na snímanie prúdu spolu so 16-bitovým delta-sigma ADC, špeciálne navrhnutým pre aplikácie snímania prúdu. Zariadenie dokáže merať prúdy v plnom rozsahu až do ±24 A (limit konektora, limit čipu je ±35 A) s podporou napätia v bežnom režime do +85 V.



INA740 hlási prúd, napätie zbernice, teplotu čipu, výkon a energiu. Integrovaný teplotný senzor má presnosť ±2,5 °C v celom rozsahu teplôt spoja. Komunikácia so senzorom prebieha cez zbernicu I2C. RJ konektor senzora je kompatibilný so zariadeniami tinycontrol a senzor je podporovaný ovládačom LK4. Pre integráciu s iným ovládačom (napr. Arduino) by ste sa mali oboznámiť s rozložením pinov RJ konektora, ktoré je popísané napr. v krátkej príručke k LK4.

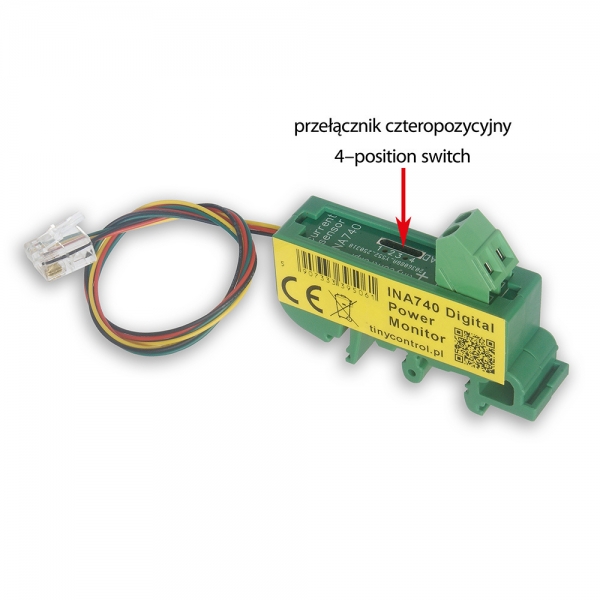

Doska senzora je vybavená 4-polohovým prepínačom, ktorý umožňuje meniť adresu I2C a vďaka ktorému je možné prevádzkovať 4 senzory na jednej zbernici I2C (funkcia je dostupná s LK4).



Spustenie

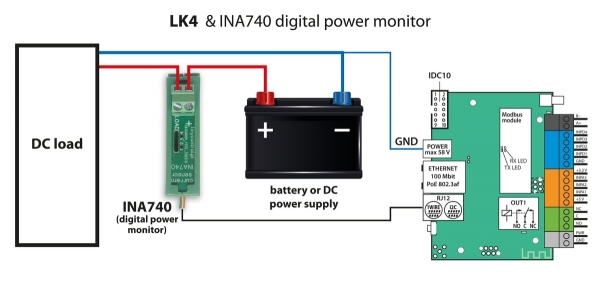

Senzor by mal byť zapojený podľa schémy, pre meranie napätia (a samozrejme výkonu a energie) musí byť zem LK4 a zem záťaže spoločné! V prípade izolovaného systému je možné realizovať iba meranie prúdu.





Špecifikácia



Rozsah merania prúdu ±24 A (obojsmerný)

Rozsah merania napätia 0 ÷ 85 V

Vnútorný odpor (bočník) 800 µΩ

Offsetový prúd ±62,5 mA (max.)

Presnosť merania výkonu ±1,6 % (max.)

Presnosť merania energie ±2,1 % (max.)

Presnosť teplotného senzora ±1,5 °C (max. pri 25 °C)

Rozlíšenie merania 16 bitov

Napájacie napätie 3,3 V

Prierez vodiča prúdu 12-24AWG (priemer 0,5 ÷ 2 mm)

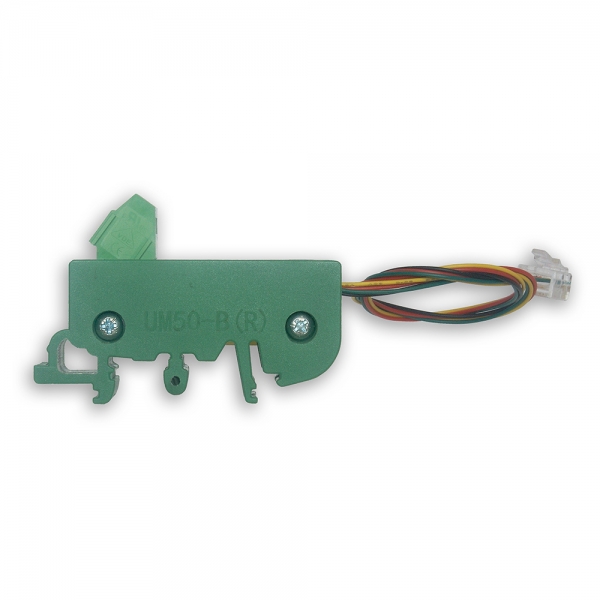

Montáž na DIN lištu Áno (35 mm)

Rozmery 63 x 16 x 44 mm (D x Š x V)

Dĺžka kábla 27 cm

Kód: LANCON95061

Výrobca: Tinycontrol

Záruka: 24 mesiacov

Skladom: 5 ks

V rezervácií: 0 ks

Cena:

10,06 € (bez DPH)
RP: 0.03 €
12,41 € (s DPH)

ks

1 - 9 ks 10,06 €
10 - 19 ks 9,82 €
20 a viac ks 9,66 €
